重工業分野において、プレス機は金属、木材、プラスチックを成形するために多大な力を必要とします。プレス機用油圧シリンダーはこれを実現する核心的な動力部品です。流体エネルギーを強力な機械力に変換し、スタンピング、鍛造、押出し、成形作業に必要な巨大な推力を提供します。

適切な油圧プレス用油圧シリンダーを選ぶことは工場の稼働率にとって極めて重要です。シリンダーが故障すると、生産ライン全体が停止します。本ガイドでは、主な種類、主な特徴、選定のヒントを解説し、機械に最適な重負荷用ソリューションを見つける助けとなります。

プレス機用油圧シリンダーの主な種類

プレス機の種類によって、特定の荷重に対応するために異なるシリンダー構造が使用されます。一般的に、これらの部品は大きく2つのカテゴリーに分類されます：

プランジャー式油圧シリンダー（単動式）

プランジャー式油圧シリンダーは大規模産業用プレスで最も一般的に使用される選択肢です。単動式シリンダーであり、作動油がロッドを押し出す一方、機械フレームの重量によってロッドが戻る仕組みです。

主な利点は、鋼管内部に複雑な研磨加工が不要なことです。これにより、非常に長いストロークを持つシリンダーを容易に製造できます。これらのユニットは大型鍛造プレスに最適で、シリンダー径は63mmから1000mm、作動圧力は最大31.5MPaです。

ピストン式油圧シリンダー（複動式）

ピストン式は複動式シリンダーで、油圧を利用してロッドの押し出しと引き戻しの両方を行い、両方向で精密な速度制御が可能です。エンジニアはこれらを中小規模プレスの主シリンダー、または大型設備の戻しシリンダーやサイドシリンダーとしてよく使用します。

補助シリンダー

完全な自動サイクルを完了するため、主プレスは戻しシリンダー、クランプシリンダー、バッファーシリンダー、金型移動シリンダーなどの複数の補助シリンダーを使用します。

核心構造と重工業仕様

高品質なプレス機用油圧シリンダーは、持続的な高圧衝撃に耐えて漏れや曲がりを起こしてはなりません。そのため、製造品質には最高級の材料が必要です：

• シリンダー本体：高強度の#45鍛鋼または超厚肉鋼管を使用し、構造的な伸びを防止します。

• ピストンロッド：#45鋼または42CrMo合金を使用し、焼き入れ・焼き戻し処理後に硬質クロムメッキを施して表面の傷を防ぎます。

• シールシステム：高品質の輸入高圧シールを使用し、長時間の保圧サイクル中に内部の油のバイパスを防止します。

• 取付方式：プレス機で最も一般的なのは前フランジ取付ですが、後フランジ、タイロッド、クレビス取付も利用可能です。

B2B購買責任者向けの主要パラメータ

交換部品を調達する場合や新機械を設計する場合、以下の核心的な指標を確認する必要があります：

• 作動圧力：重負荷産業用途では通常25MPaまたは31.5MPaです。

• 推力容量：大型産業鍛造ラインでは数十トンから数万トンの範囲です。

• ストローク長：工場スペースに応じて0mmから5000mmまでのカスタム長さです。

一般的な工場応用シナリオ

これらの重負荷用油圧シリンダーは、多くの標準的な産業用成形機の核心で稼働しています：

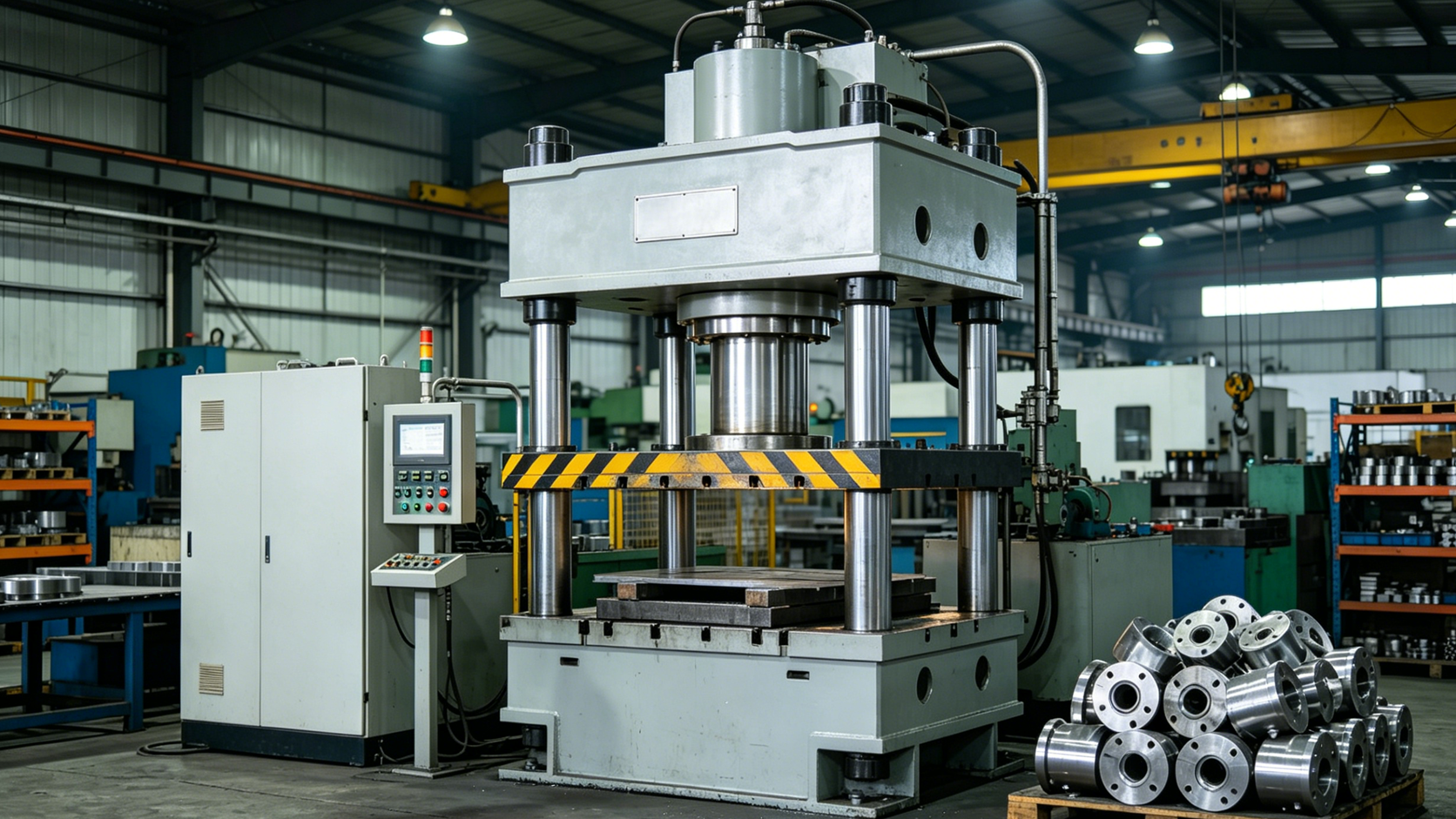

• 四柱油圧プレスおよびH型油圧プレス。

• オープンダイおよびクローズドダイ鍛造プレス。

• 熱間鍛造機、冷間押出しプレス、ダイカスト設備。

• 粉末成形プレス、ラミネート機、産業用組立ライン。

Shellpponソリューション：カスタム鍛造プレスシリンダー

Shellpponでは、高頻度の作業サイクルに耐えられる重負荷産業用シリンダーを製造しています。B2Bバイヤーが突然の圧力スパイクに耐性のある信頼性の高い部品を必要とすることを理解しています。

ケーススタディ：粉末成形プレスのアップグレード

ある製造工場では、粉末成形プレスラインで頻繁に油漏れが発生していました。古いシリンダーは低品質のシールを使用しており、連続的な31.5MPaの保圧サイクルで劣化していました。

Shellpponの介入：カスタム重負荷プレスシリンダーメーカーソリューションを設計しました。高品質の#45鍛鋼本体、高周波焼入れピストンロッド、高性能輸入シールを使用し、さらに統合油圧クッションを追加してストロークの急激な反転をスムーズにしました。

結果：

• 漏れゼロ：アップグレードされたシールシステムは、長時間の成形中にピーク圧力を完全に保持しました。

• サイクルタイムの短縮：内蔵バッファーにより、機械はフレームを揺らすことなく高速で運転できるようになりました。

• 部品寿命の延長：工場はメンテナンス停止を削減し、月間数千ドルの修理費を節約しました。

プレスシリンダー調達のための要約チェックリスト

サプライヤーから迅速かつ正確な見積もりを得るため、注文前に以下の4点を確認してください：

1. 力とストローク：必要な総トン数、最大作動圧力、正確なストローク長を定義します。

2. 取付方法：機械レイアウトが前フランジ、後フランジ、またはクレビス取付を必要とするかを決定します。

3. 速度とクッション：システムが高速ストローク移動または金型を保護するための低速クッション付き停止を必要とするかを確認します。

4. 環境：シリンダーが高熱炉の近く、高頻度荷重サイクル下、または特定の難燃性作動油で使用されるかを確認します。

結論

高品質なプレス機用油圧シリンダーは、スタンピング、鍛造、成形工場における安定した生産維持の鍵です。高品質の鍛造本体と硬化クロムロッドを選ぶことで、高価な油漏れや圧力低下から機械を保護できます。

大型金属プレス用の巨大なプランジャー式油圧シリンダーが必要であれ、カスタム複動式サイドシリンダーが必要であれ、無錫シバング機械が支援します。本日shellpponhydraulic.comを訪問し、エンジニアリングセンターと相談し、ビジネス向けに構築された強力な油圧ソリューションを確保してください。
