重工業製造において、一部のタスクには標準的な直線力だけでは不十分な場合があります。巨大な設備を180°往復スイングで回転させる必要がある場合、標準的なシリンダーでは荷重に対応できません。これこそが72,688 N・m 回転油圧シリンダー ダブルラックスイングシリンダーが必要となる場面です。

このような超高トルク機構は、地球上で最も過酷な環境のために設計されています。しかし、実際にこの極限レベルの動力を必要とする産業はどれでしょうか？ 本ガイドでは、主な重負荷用途を産業別に解説し、プロジェクトがこのエリートクラスの流体動力を必要とするタイミングを容易に特定できるようにします。

1. 大規模冶金・鉱山現場

鉱山および製鉄生産には、産業で知られる最も重い材料が関与します。標準的なスイングシリンダーは、これらの過酷な荷重下でねじれたり破損したりします。

• 大型カーダンパー：大型回転式カーダンパーおよび鉱石トラックのチッピング機構は、原料を荷下ろしするために列車車両またはトラックベッド全体を最大180°反転させる必要があります。

• 高炉制御：巨大な高炉扉および重負荷180°煙道ダンパーバルブは、強烈な熱流を安全に制御するために巨大なトルクに依存しています。

• 焼結工場ゲート：巨大なフラップバルブおよび重負荷回転ゲートは、数千キログラムの原鉱石圧に抗して開閉するために生の回転力を必要とします。

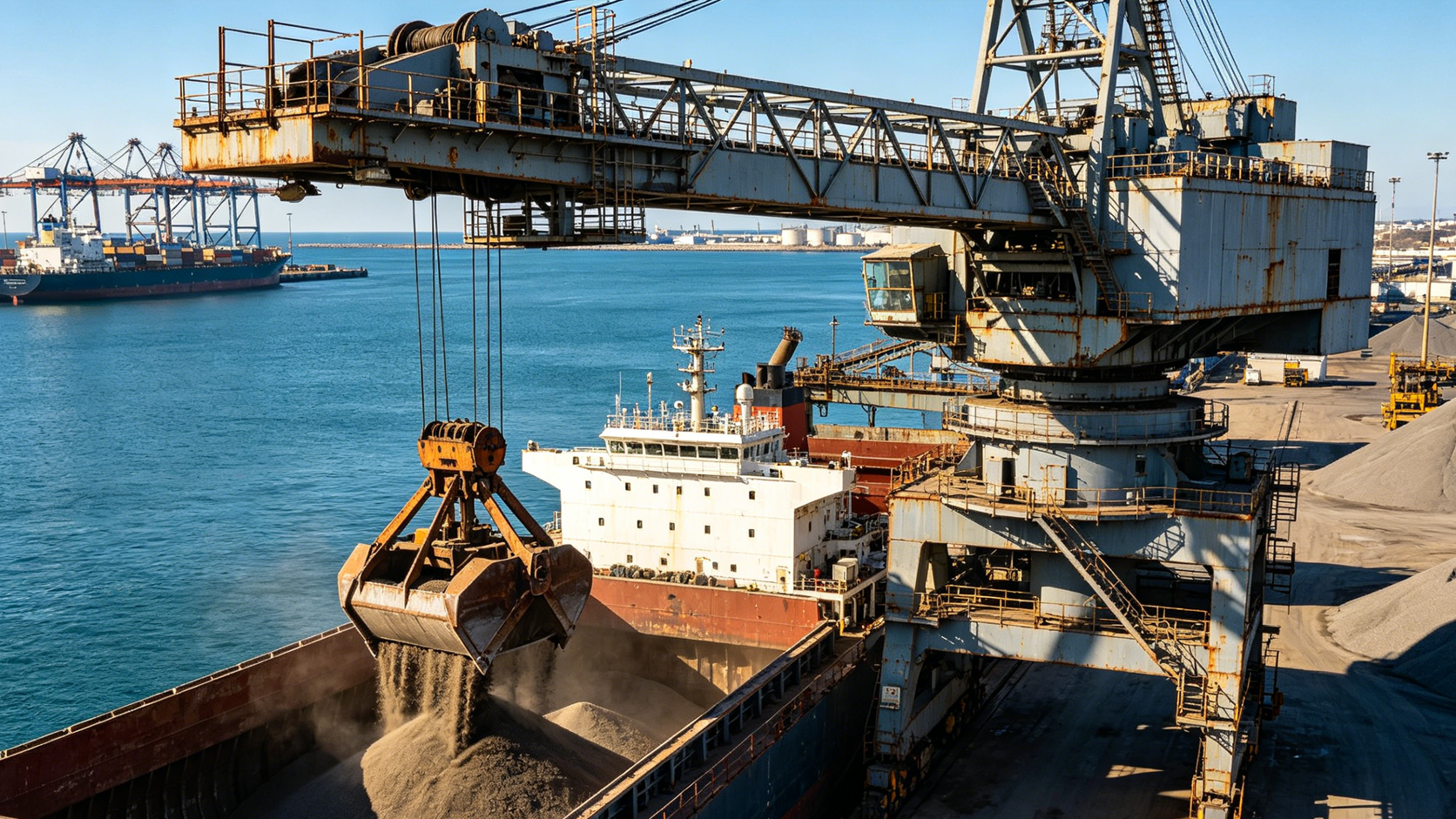

2. 港湾・海事重機

海事機器は、強い海洋風と過酷な屋外気象条件に対抗しながら巨大な重量を持ち上げる必要があります。

• 船舶ハッチカバー：大型船舶のハッチカバーは数トンの重量があります。全180°の弧を越えて開閉するには、膨大な起動トルクが必要です。

• 重負荷ロック機構：船岸間ガントリークレーンおよびコンテナスプレッダーロックは、高トルク内部スイングアクチュエーターを利用して巨大な輸送コンテナをしっかりとクランプします。

• バルク材料ダイバーターバルブ：港湾の大規模材料処理バルブは、巨大な鋼製ゲートを回転させてバルク貨物をスムーズにルーティングします。

3. 大規模水利・水力発電プロジェクト

水力発電所およびダムは、巨大な水圧に対抗しながら巨大な鋼製ゲートを移動させる必要があります。

• 巨大フラップゲート：水制御ゲートおよび180°回転作業ゲートは、速い水流に抗して開くために継続的で信頼性の高いトルクを必要とします。

• 大型ダイバーターバタフライバルブ：高流量ポンプステーションは、巨大なセクターゲートおよび回転アクチュエーターを使用して、数百万ガロンの水を故障することなく分流させます。

4. 重機建設機械・特殊機器

現代のトンネルボーリングおよび重吊り上げには、極限の力と正確な精度が必要です。

• シールドトンネル掘進機（TBM）：巨大なトンネルボーリング機のテールセグメントは、高トルクロック機構を使用してコンクリートトンネルライナーを固定します。

• クローラークレーン位置決め：重負荷風力発電設置クレーンおよび巨大クローラークレーンは、組立時に巨大なブームセグメントを位置合わせするために回転アクチュエーターを使用します。

• 軍事・航空宇宙旋回プラットフォーム：特殊な180°反転治具および重負荷回転プラットフォームは、極限の重量制限下で絶対的な精度を必要とします。

5. 大規模石油化学・石炭化学プラント

化学プロセスには、高熱、高圧、粉塵環境下での信頼性の高い動作が必要です。

• 大型ダイバーターバルブ：高温、大口径の三方切替バルブは、化学ガスの流れを安全に変更するために継続的なトルクを必要とします。

• リアクタータワーリッドチッパー：重いリアクターリッドは、清掃およびメンテナンスチェックのために180°反転させる必要があり、反りを防ぐために補強されたフランジ取り付けが必要です。

Shellppon Solutions：産業用反転の真の力

Shellpponでは、世界のサプライチェーンを稼働させ続ける重負荷回転油圧シリンダー ダブルラックスイングシリンダーシステムを構築しています。極限のトルク要件と高強度接続設計を一致させることに特化しています。

ケーススタディ：鉱山カーダンパーのオーバーホール

大手バルク材料港湾では、列車車両のチッピングプラットフォームで頻繁なダウンタイムが発生していました。元のアクチュエーターは、満載の車両が90度のマークに到達したときの巨大な回転慣性に対応できず、取り付けボルトが繰り返し折れる原因となっていました。

Shellpponの介入：

当社のエンジニアリングチームは、故障しているユニットをカスタム72,688 N・m 回転油圧シリンダー ダブルラックスイングシリンダーに交換しました。精度の高い$\Phi 480\text{ mm}$スピゴットを備えた$\Phi 840\text{ mm}$特大鍛造鋼フランジを統合しました。この設計により、スピゴットがすべてのラジアル切削力を吸収し、12.9級M36ボルトをせん断応力から保護します。

結果：

• 構造的故障ゼロ：切削力を精度の高いスピゴットに移すことで、ボルトの破損が完全に停止しました。

• 完璧な180°制御：ダブルラック設計により内部圧力が平衡し、完全にスムーズな反転サイクルが実現しました。

• メンテナンス停止の排除：港湾は24時間365日連続の荷下ろし能力を達成し、大幅な運用コスト削減を実現しました。

まとめ：72,688 N・mアクチュエーターを選ぶ必要がある場合

まとめると、プロジェクトが以下の4つの基準のいずれかに該当する場合、施設にはこの特定レベルの高トルクシリンダーが絶対に必要です：

1. 機械が、減速することなく広範かつ精密な180°往復スイングを実行しなければならない。

2. 材料または機械部品が巨大な自重と回転慣性を持っている。

3. 作業現場が冶金、鉱山、港湾、水力発電、または石油化学分野にある。

4. 標準的なスイングシリンダーが変形し続け、構造的な亀裂を防ぐために特大フランジと高強度接続が必要である。

結論

72,688 N・mの荷重を管理することは、専門的な流体動力ソリューションを必要とする重要なタスクです。重負荷ダブルラックスイングシリンダーに投資することで、重い工場設備を高価な構造的故障と予期せぬダウンタイムから保護できます。

次の産業プロジェクトで頑丈で信頼性の高い回転油圧シリンダー ダブルラックスイングシリンダーが必要な場合、無錫シバング機械のチームが支援の準備ができています。本日shellpponhydraulic.comを訪問し、当社のR&Dセンターエンジニアと相談し、長期的な成功のために構築された高トルクソリューションを確保してください。
